ภาพรวมผลิตภัณฑ์

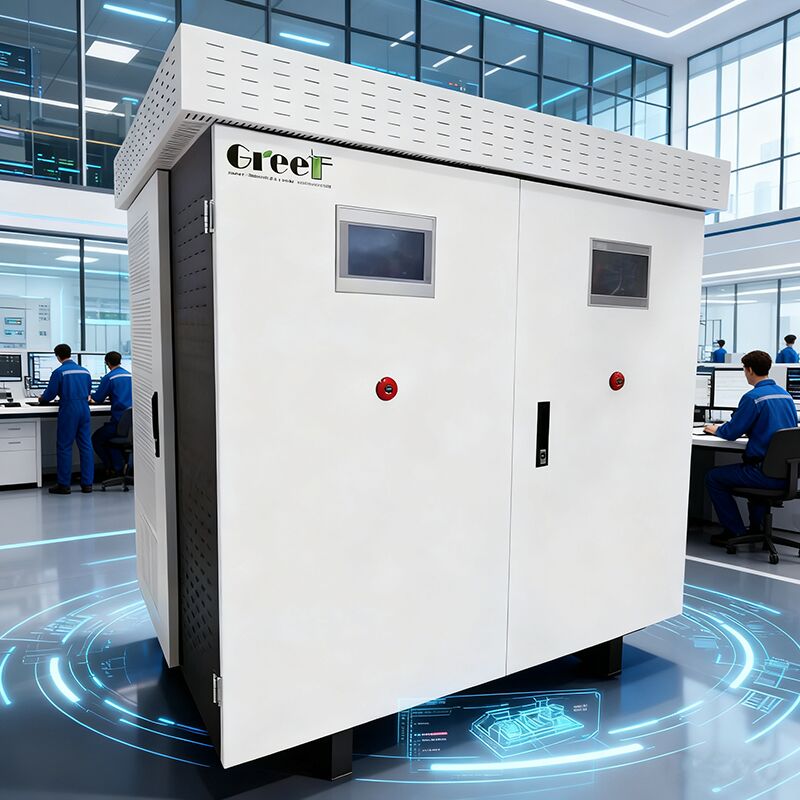

ตัวแปลงมัลติฟังก์ชัน GREEF ENERGY ผสานรวมฟังก์ชันที่จำเป็นหลายอย่างไว้ในอุปกรณ์เดียวที่มีประสิทธิภาพ ทำการแก้ไขกระแสสลับเป็นกระแสตรงโดยเฉพาะสำหรับเครื่องกำเนิดไฟฟ้าแม่เหล็กถาวร การชาร์จแบตเตอรี่ การผกผันกระแสตรงเป็นกระแสสลับ และการจัดการพลังงานที่ครอบคลุมผ่านระบบบูรณาการ
ด้วยหน้าจอสัมผัส LCD คู่ที่กำหนดค่าได้และเทคโนโลยีตัวแปลงขั้นสูง อุปกรณ์นี้ช่วยให้มั่นใจได้ถึงแรงดันไฟฟ้าและความถี่ที่เสถียรสำหรับการควบคุมเครื่องกำเนิดไฟฟ้าซิงโครนัสแม่เหล็กถาวร (PMSG) รับประกันการจ่ายไฟอย่างต่อเนื่องและเชื่อถือได้ให้กับโหลดต่างๆ
ตัวแปลงสามารถกำหนดค่าสำหรับการทำงานแบบเชื่อมต่อกริด รองรับการรวมเข้ากับกริดพลังงานได้อย่างราบรื่นในขณะที่ดำเนินการใช้งานและฟังก์ชันการชาร์จกริดอย่างมีประสิทธิภาพ
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์หลัก
| รุ่น |
Mars-100kt |
| กำลังไฟพิกัด (kW) |
100 |
| แรงดันไฟฟ้าพิกัด (Vac) |
≥ 320 |
| แรงดันไฟฟ้าพิกัดของเครื่องกำเนิดไฟฟ้าที่เหมาะสมที่สุด (Vac) |
450 |
| ช่วงการทำงานของแรงดันไฟฟ้ากระแสสลับ (Vac) |
240 - 550 |
| กระแสไฟ AC สูงสุด (A) |
180 |
| ประเภทแบตเตอรี่ |
ลิเธียมไอออน |
| ช่วงแรงดันไฟฟ้าแบตเตอรี่ (Vdc) |
350 - 450 |
| แรงดันไฟฟ้าแบตเตอรี่พิกัด (Vdc) |
400 |
| กระแสไฟชาร์จ & ดิสชาร์จสูงสุด (A) |
250 |
| กำลังไฟชาร์จ/ดิสชาร์จพิกัด (kW) |
100 |
| กระแสไฟชาร์จและดิสชาร์จพิกัด (A) |
144 |
| แรงดันไฟฟ้ากริดพิกัด (V) |
400 |
| ช่วงแรงดันไฟฟ้ากริดที่อนุญาต (V) |
300 - 460 |
| ความถี่กริดพิกัด (Hz) |
50 / 60 |
| ประสิทธิภาพสูงสุด (%) |
95 |
ด้านอินพุต AC ของเครื่องกำเนิดไฟฟ้า
กำลังไฟพิกัด: 100 kW, แรงดันไฟฟ้าพิกัด: ≥ 320 Vac, แรงดันไฟฟ้าที่เหมาะสมที่สุด: 450 Vac, ช่วงการทำงาน: 240-550 Vac, กระแสไฟ AC สูงสุด: 180 A
อินพุตแบตเตอรี่
แบตเตอรี่ลิเธียมไอออนที่มีช่วงแรงดันไฟฟ้า 350-450 Vdc พิกัด 400 Vdc รองรับกระแสไฟชาร์จ/ดิสชาร์จสูงสุด 250 A
ด้านเอาต์พุต (เชื่อมต่อกริด)
กำลังไฟชาร์จ/ดิสชาร์จพิกัด: 100 kW (สูงสุด 120 kW), กระแสไฟพิกัด: 144 A (สูงสุด 173 A), แรงดันไฟฟ้ากริด: 400 V (ช่วง 300-460 V), ความถี่: 50/60 Hz
เมตริกประสิทธิภาพ
ค่าความเพี้ยนฮาร์มอนิกทั้งหมดในปัจจุบัน: 0.99 (ช่วง -1 ถึง 1), ความจุเกินพิกัด: 1.2x กำลังไฟเล็กน้อยสำหรับการทำงานต่อเนื่อง 1 นาที
ด้าน AC (นอกกริด)
แรงดันไฟฟ้าอินพุตพิกัด: 400 V (±2% ความคลาดเคลื่อน), ค่าความเพี้ยนฮาร์มอนิกทั้งหมดสำหรับโหลดเชิงเส้น: <3%.
คุณสมบัติการป้องกัน
- การป้องกันแรงดันไฟฟ้าเกินและความเร็วเกิน: ตัวเลือก
- การป้องกันไฟฟ้าลัดวงจร AC: รองรับ
- การป้องกันกระแสเกินเอาต์พุต AC: รองรับ
- การป้องกันไฟกระชาก: ระดับ 2
พารามิเตอร์พื้นฐาน
ประสิทธิภาพสูงสุด: 95%, Topology: AC-DC rectifier, DC-DC buck-boost converter, DC-AC inverter, Integrated Energy Management System (EMS).
ข้อมูลจำเพาะด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน: -40°C ถึง 60°C, ระดับการป้องกัน: IP54, ระดับความสูงสูงสุด: 4,000 เมตร (ลดค่าลงเหนือ 3,000 เมตร), การใช้พลังงานสแตนด์บาย: <50 W.
การแสดงผลและการสื่อสาร
จอแสดงผล LCD SMART Touch Screen แสดงความเร็วของเครื่องกำเนิดไฟฟ้า (รอบต่อนาที), แรงดันไฟฟ้าอินพุต (Vdc), กระแสไฟอินพุต (Vac), กำลังไฟเอาต์พุต (kW), แรงดันไฟฟ้ากริด (Vac), กระแสไฟกริด (A), สถิติการสร้างพลังงาน (วันนี้, เดือน, ปี) และการตั้งค่าเส้นโค้งกำลัง โหมดการสื่อสาร: Ethernet, RS485, WiFi
ระบบระบายความร้อน
ระบบระบายความร้อนด้วยอากาศอัจฉริยะเพื่อการจัดการความร้อนที่ดีที่สุด
ขนาดทางกายภาพ
ขนาด (ไม่รวมโหลดดัมพ์): 1500 มม. H × 1500 มม. W × 1300 มม. D, น้ำหนัก: สูงสุด 600 กก.
แอปพลิเคชัน
ตัวแปลงมัลติฟังก์ชัน GREEF ENERGY มอบโซลูชันที่หลากหลายและปรับเปลี่ยนได้สำหรับข้อกำหนดการจัดการพลังงานที่หลากหลาย มันเก่งในการใช้งานที่ต้องการการควบคุมระบบพลังงานที่เชื่อถือได้และชาญฉลาด ทำให้เป็นสิ่งจำเป็นสำหรับโครงสร้างพื้นฐานด้านพลังงานสมัยใหม่
แอปพลิเคชันหลัก ได้แก่ การรวมระบบพลังงานหมุนเวียนเข้ากับเครื่องกำเนิดไฟฟ้าซิงโครนัสแม่เหล็กถาวร (PMSG) สำหรับการติดตั้งกังหันลมและพลังน้ำ รองรับกรอบงานพลังงานนอกกริดหรือแบบไฮบริดด้วยการส่งมอบพลังงาน AC ที่เสถียร
สำหรับการใช้งานนอกกริดและการสำรองไฟ ตัวแปลงทำหน้าที่เป็นศูนย์กลางสำหรับการแปลงพลังงานและการจัดการระบบในสถานที่ห่างไกล ตู้โทรคมนาคม และการติดตั้งแบบสแตนด์อโลน
การทำงานแบบโต้ตอบกับกริดช่วยให้สามารถชาร์จแบตเตอรี่จากกริดได้ และในกรณีที่ได้รับอนุญาต จะส่งกระแสไฟฟ้าส่วนเกินกลับไปยังกริด ซึ่งช่วยเพิ่มความยืดหยุ่นในการจัดการการไหลของพลังงาน
สภาพแวดล้อมทางอุตสาหกรรมและเชิงพาณิชย์ได้รับประโยชน์จากพลังงานที่เชื่อถือได้ภายใต้สภาวะโหลดที่ไม่สมดุล พร้อมการตรวจสอบระยะไกลผ่าน WIFI/LAN และการรวมโปรโตคอล Modbus เข้ากับระบบการจัดการอาคาร
ตัวเลือกการควบคุมพิเศษ ได้แก่ การควบคุมมอเตอร์ประตูน้ำสำหรับโรงไฟฟ้าพลังน้ำขนาดเล็ก และ Static Transfer Switch (STS) สำหรับการเปลี่ยนกริด/นอกกริดที่ราบรื่น
แพลตฟอร์มที่ครอบคลุมนี้รวมเอาการสร้างพลังงาน การจัดเก็บ การจัดการการบริโภค และความสามารถในการรวมกริดสำหรับการใช้งานที่ยืดหยุ่นในระบบนอกกริดที่อยู่อาศัย โซลูชันการสำรองข้อมูลเชิงพาณิชย์ และโรงไฟฟ้าพลังงานหมุนเวียนขนาดเล็ก
การปรับแต่งและการสั่งซื้อ
Greef AC PCS On Grid Controller ผลิตในประเทศจีนพร้อมใบรับรอง CE มีจอแสดงผล LCD SMART Touch Screen, การระบายความร้อนด้วยอากาศอัจฉริยะ และรองรับแรงดันไฟฟ้าแบตเตอรี่พิกัด 400Vdc ภายในช่วง 350-450Vdc
จอแสดงผลประกอบด้วยข้อมูลการตรวจสอบที่ครอบคลุม: ความเร็วของเครื่องกำเนิดไฟฟ้า (รอบต่อนาที), แรงดันไฟฟ้าอินพุต (Vdc), กระแสไฟอินพุต (Vac), กำลังไฟเอาต์พุต (kW), แรงดันไฟฟ้ากริด (Vac), กระแสไฟกริด (A) และสถิติการสร้างพลังงานโดยละเอียดพร้อมฟังก์ชันตัวควบคุมเส้นโค้งกำลัง
บรรจุภัณฑ์: กล่องโฟมและไม้อัด ขั้นต่ำในการสั่งซื้อ: 1 ชุด ราคา: ต่อรองได้ การจัดส่ง: ประมาณ 25 วันทำการ เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C
