เครื่องปรับเปลี่ยน AC-แบตเตอรี่ไฮบริด

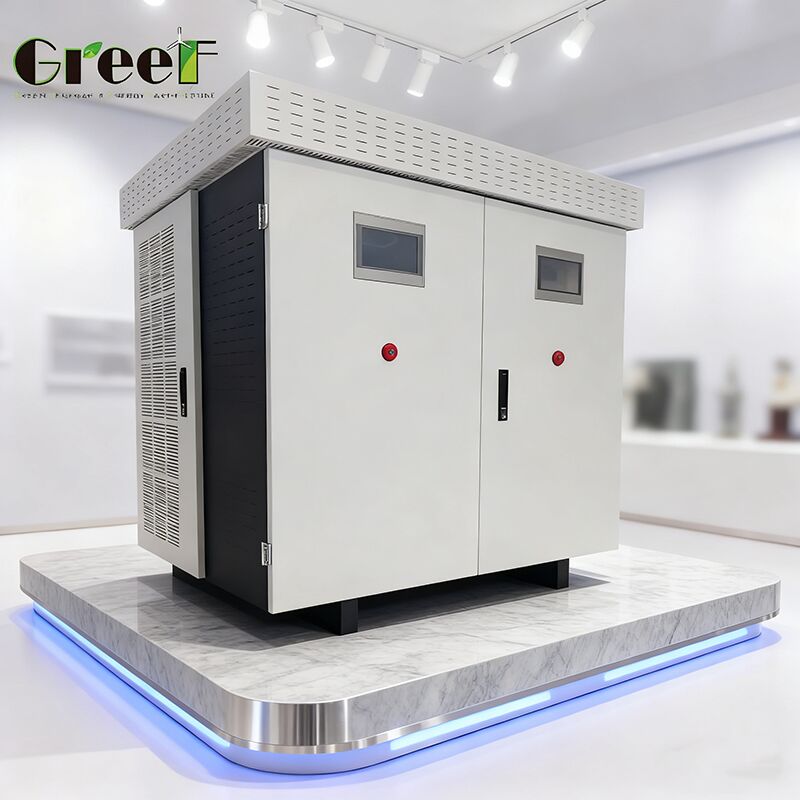

เครื่องควบคุมออนกรีดแบบ DC-DC Buck Boost Topology ที่มีความก้าวหน้า พร้อมช่วงความกระชับของแบตเตอรี่ 350-450 Vdc และจอ LCD SMART Touch Screen สําหรับการควบคุมพลังงานที่ครบวงจร
ภาพรวมสินค้า
เครื่องแปลงหลายฟังก์ชันของ GREEF ENERGY ผสมรวมฟังก์ชันการจัดการพลังงานที่สําคัญหลายอย่างเข้ากับระบบเดียวที่ประสิทธิภาพสูงอุปกรณ์ที่ทันสมัยนี้ดําเนินการ AC-to-DC rectification โดยเฉพาะเจาะจงที่ปรับปรุงสําหรับเครื่องกําเนิดแม่เหล็กถาวร, บริหารโปรโตคอลการชาร์จแบตเตอรี่ที่ซับซ้อน และจัดการกับการปรับเปลี่ยน DC-to-AC ที่แม่นยํา
The system features a configurable dual LCD touchscreen interface and utilizes cutting-edge technology to maintain stable voltage and frequency control with permanent magnet synchronous generators (PMSGs), รับประกันการจําหน่ายพลังงานที่ไม่หยุดยั้งกับภาระที่เชื่อมต่อทําให้สามารถร่วมกับเครือข่ายสาธารณูปโภค และรองรับความสามารถในการชาร์จเครือข่าย.
รายละเอียดเทคนิค
ปริมาตรการเข้า AC ของเครื่องกําเนิด
| ปริมาตร |
รายละเอียด |
| พลังงานระดับ |
100 กิโลกรัม |
| ความดันเฉพาะ |
≥ 320 Vac |
| ความดันที่ดีที่สุด |
450 Vac |
| ระยะทํางาน |
240-550 Vac |
| ปัจจุบันสูงสุด |
180 A |
รายละเอียดการเข้าของแบตเตอรี่
| ปริมาตร |
รายละเอียด |
| ประเภทแบตเตอรี่ |
ลิทธิยอน |
| ระยะความดัน |
350-450 Vdc |
| ความดันเฉพาะ |
400 Vdc |
| ความแรงไฟฟ้าสูงสุด/ความแรงไฟฟ้าหลุด |
250 A |
ปริมาตรผลิตที่เชื่อมต่อกับเครือข่าย
| ปริมาตร |
รายละเอียด |
| พลังงานระดับ |
100 กิโลกรัม |
| พลังงานสูงสุด |
120 กิโลกรัม |
| ปัจจุบัน |
144 A |
| ปัจจุบันสูงสุด |
173 A |
| ความแรงกดไฟฟ้าขนาดกลาง |
400 วอลต์ |
| ระยะความดันที่อนุญาต |
300-460 วอลต์ |
| ความถี่ของกรีด |
50 Hz / 60 Hz |
| การบิดเบือนฮาร์มอนิกทั้งหมด |
< 3% ในกําลังตั้ง |
| ปัจจัยพลังงาน |
> 0.99 (ช่วง: -1 ถึง 1) |
| ความจุเกิน |
1.2x กําลังนามินาล 1 นาที |
การทํางานและการป้องกันระบบ
- ประสิทธิภาพสูงสุด: 95%
- โทโปลิเกียจ: เครื่องปรับอัตราแลกเปลี่ยน AC-DC เครื่องปรับอัตรากระตุ้น Buck DC-DC เครื่องปรับอัตราแลกเปลี่ยน DC-AC พร้อม EMS
- อุณหภูมิการทํางาน: -40 °C ถึง 60 °C
- ระดับการป้องกัน: IP54
- การป้องกันความแรงเกินและความเร็วสูง (ไม่จําเป็น)
- การป้องกัน AC short-circuit
- การป้องกันอัตราการออกอัตราแปร
- การป้องกันการกระตุ้นระดับ 2
- ความสูงในการปฏิบัติงานสูงสุด: 4,000 เมตร (ลดลงเหนือ 3,000 เมตร)
- การบริโภคพลังงานแบบรอคอย: < 50 W
การแสดงและการติดตาม
หน้าจอ LCD Smart Touch ที่แสดงความเร็วของเครื่องกําเนิด (rpm), ความแรงกดไฟเข้า (Vdc), กระแสไฟเข้า (Vac), กําลังออก (kW), ความแรงกดไฟในเครือ (Vac), กระแสไฟในเครือ (A), ข้อมูลการผลิตพลังงาน (วันนี้, เดือน, ปี),และการตั้งค่าโค้งพลังงาน
การเย็นและการสื่อสาร
ระบบทําความเย็นด้วยอากาศที่ฉลาด พร้อมการสนับสนุนการสื่อสารผ่าน Ethernet, RS485 และ WiFi
รายละเอียดทางกายภาพ
มิติ: 1500mm (H) × 1500mm (W) × 1300mm (D)
การใช้งาน
เครื่องแปลงพลังงาน GREEF ENERGY ที่มีหลายฟังก์ชัน ให้บริการกับการบริหารพลังงานได้หลายแบบ ทั่วหลายแอพพลิเคชั่นที่ต้องการการควบคุมพลังงานที่น่าเชื่อถือและฉลาด
- ระบบพลังงานที่เกิดใหม่การบูรณาการกับ เครื่องผลิตสynchronous ที่ใช้แม่เหล็กถาวร (PMSG) สําหรับเครื่องเรือนลมและเครื่องเรือนน้ําในระบบนอกเครือข่ายหรือแบบไฮบริด
- พลังงานนอกเครือข่ายและสํารอง:การแปลงและบริหารพลังงานหลักสําหรับสถานที่ห่างไกล, ห้องพักและสถานีโทรคมนาคม
- ระบบอินเตอร์เอ็กเตอร์เกรด:การทํางานที่ผูกติดกับเครือข่ายที่ทําให้การชาร์จแบตเตอรี่จากเครือข่ายสาธารณูปโภคและการส่งออกพลังงานที่เป็นไปได้
- พลังงานอุตสาหกรรมและการค้า:พลังงานไฟฟ้าที่มั่นคงสําหรับภาระที่ไม่สมดุล ด้วยการติดตามทางไกลผ่าน WIFI/LAN และ Modbus
- การควบคุมที่เชี่ยวชาญการควบคุมมอเตอร์ประตูน้ําสําหรับโรงงานไฟฟ้าไฮโดรไมโคร และฟังก์ชันสวิตช์สแตติกโอน (STS)
แพลตฟอร์มที่ครบวงจรนี้รวมการผลิตพลังงาน, การเก็บพลังงาน, การบริหารการบริโภค, และการบูรณาการเครือข่ายในแบบแบบจําลอง, สามารถตั้งค่าได้ เหมาะสําหรับการเก็บพลังงานที่อยู่อาศัยระบบสํารองทางการค้าและโรงไฟฟ้าที่เกิดจากแหล่งพลังงานที่สามารถปรับปรุงได้ในขนาดเล็ก
การปรับแต่งและสั่งซื้อ
ผลิตในประเทศจีนพร้อมการรับรอง CE, Greef AC PCS On Grid Controller ให้บริการการปรับแต่งที่กว้างขวางด้วยพลังงานระดับ 100 kW และแรงดันแบตเตอรี่ 400 Vdc.
- ฟังก์ชันควบคุมโค้งพลังงานสําหรับการจัดการพลังงานที่ดีที่สุด
- ระบบรีโมทควบคุมที่ทันสมัยสําหรับการติดตามที่เรียบร้อย
- การถอน PWM ที่ซับซ้อน ด้วยระบบสามเฟส
- AC-DC Rectifier, DC-DC Buck Boost, และ DC-AC Inverter EMS ทอปโลยี
- จํานวนการสั่งซื้อขั้นต่ํา: 1 ชุด (สามารถต่อรองได้)
- การบรรจุ: กล่องฟองและพลาวูดที่ปลอดภัย
- ส่ง: ภายใน 25 วันทําการ
- วิธีการชําระเงิน: T/T, Western Union, MoneyGram, L/C
